Besitzen Sie bereits das Werkzeug? Bitte beachten Sie: Produktdaten und Maßzeichnungen können ggf. abweichen.
Verwenden Sie bitte die SERIENNUMMER, um die genauen Daten für Ihr existierendes Werkzeug zu erhalten.

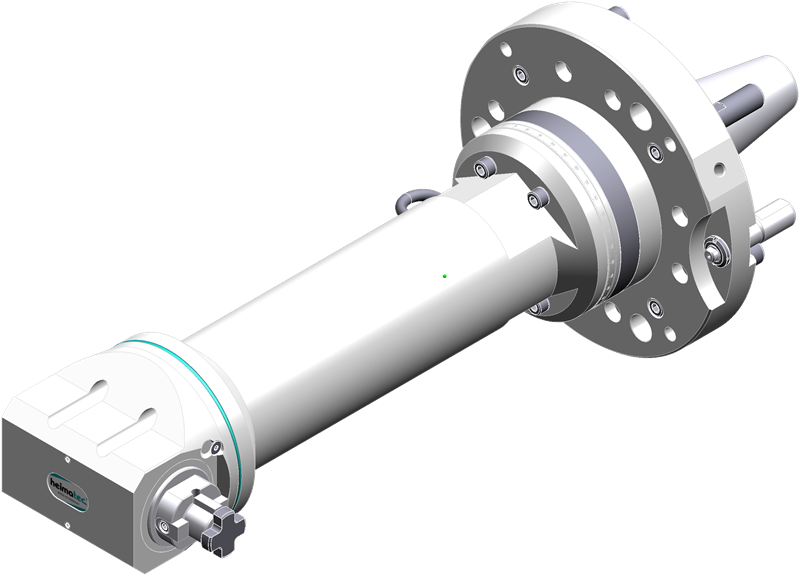

| Zusatzbezeichnung | Größe 5 standard |
| Ausführung | 360° drehbar, lange Version |
| Werkzeugantrieb | Nut |
| Masch. Seit. Aufnahme | DIN 69 871 A - SK 50 |
| Werkzeugaufnahme | Kombidorn 27 |
| Übersetzung | i = 1:1 |
| Drehmoment max | 60 Nm |
| Drehzahl max | 8000 1/min |
| Drehrichtung | ungleich |
| Kühlmittel | kein |
| Hinweis | inkl. Drehmomentenstütze, Abstützung |
| Mittenmaß | 530 mm |
| Stichmaß Fixierbolzen | 110,000 mm |
| Durchmesser Fixierbolzen | 20,000 mm |
| mit b | 18,000 mm |
| Abstand Gehäusenull bis Kegelnull | 60,000 mm |
| Bolzenabstand von Gehäusenull | 60,000 mm |
| Modell | 7_031_66_016-03-HMC_stp.stp |
| Zeichnung | |
| Bedienungsanleitungen | |
